Elementi dei sistemi quadro

La freccia dell'elevazione degli archi non deve essere inferiore a 1/7 span. Tuttavia, la pendenza della traversa del telaio dipende dal tipo di copertura utilizzata, che è più spesso cartone o lamiera. Gli archi possono avere una sezione rettangolare o a I, costante o di lunghezza variabile. Si assume l'altezza della sezione trasversale in archi 1/40-1/60 span, mentre l'altezza del bullone 1/8-1/16 span. Nei telai con una luce maggiore, si assumono sezioni variabili di entrambe le travi, e poli.

A causa della produzione industriale di elementi strutturali, le sezioni rettangolari inchiodate o incollate sono più spesso utilizzate, meno spesso sezioni I. Anche per ragioni di facilità di fabbricazione e trasporto si utilizzano principalmente archi e telai a tre cerniere.

Elementi dei sistemi quadro: un) cornice con un angolo curvo, b) telaio con un angolo collegato con connettori meccanici.

I ripiani dei telai possono essere formati da un unico elemento (rys.a) con un angolo curvo, o da due elementi uniti ad angolo con connettori meccanici.

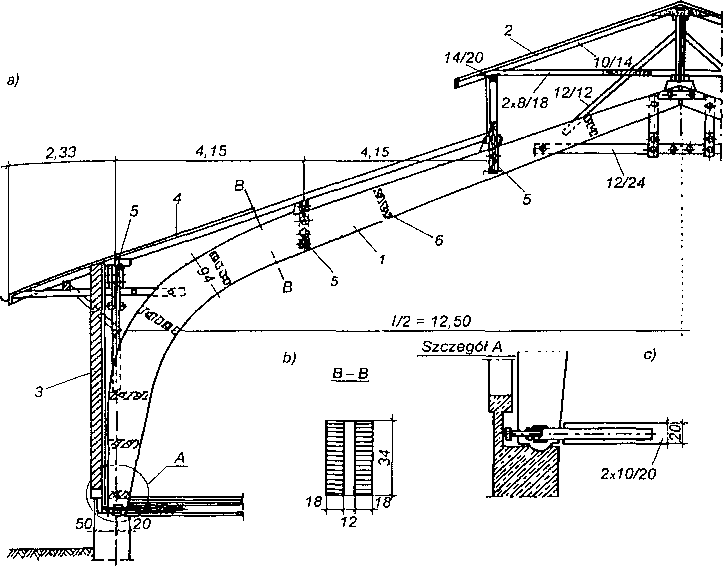

Telaio a tre cerniere in legno incollato: un) Visualizza, b) sezione trasversale dello specchio di poppa, c) dettaglio del supporto sulla fondazione; 1 — rama, 2 - struttura lucernario, 3 - muro esterno, 4 - travi, 5 - arcareccio, 6 - allacciatura.

La figura mostra la sezione trasversale di una sala con una campata 25,0 m. La struttura portante è costituita da telai in legno incollato a tre cerniere con angoli curvi. La sezione dei traversi e dei montanti è rettangolare, a doppia parete, raccordata con distanziali per mezzo di anelli. Per realizzare i semitelai sono state utilizzate tavole con una sezione trasversale di 1,2 1.2×18 cm, l'altezza della traversa del telaio nel colmo è 38 cm, a w narożu 94 cm. I telai sono irrigiditi nella direzione longitudinale della sala da controventi verticali distanziati 4,5 m che funge anche da arcareccio. La cravatta nel livello del pavimento è in legno con una sezione trasversale 2 x 10×20 cm.
